MVCplus輥形，為世界最寬不銹鋼熱軋產線提質增效
高端不銹鋼德龍2680熱軋項目是江蘇德龍在溧陽投資興建的世界最大寬幅不銹鋼熱軋生產線，也是一座工藝設備先進、生產作業高度智能化、產品質量優良的不銹鋼熱軋廠。北科工研為其提供了全套高精度智能化控制系統，同時針對板形質量開展了包括先進輥形技術在內的一系列創新研發工作和技術升級服務，取得了良好的實際應用效果。
德龍2680熱連軋產線的特點在于精軋工作輥長度長，輥身長徑比大，軋制帶鋼寬度規格跨度大，因而對板形控制提出了更高的要求。另一方面，熱軋不銹鋼在軋制壓力大、軋輥撓曲嚴重、材料橫向溫度分布不均等因素的共同作用下，極易產生高次浪形缺陷。而板形控制最常用的彎輥和竄輥均無法有效解決高次浪形。高次浪形缺陷影響軋制穩定性，增加了后續加工難度，是產線面臨的非常突出的難題。

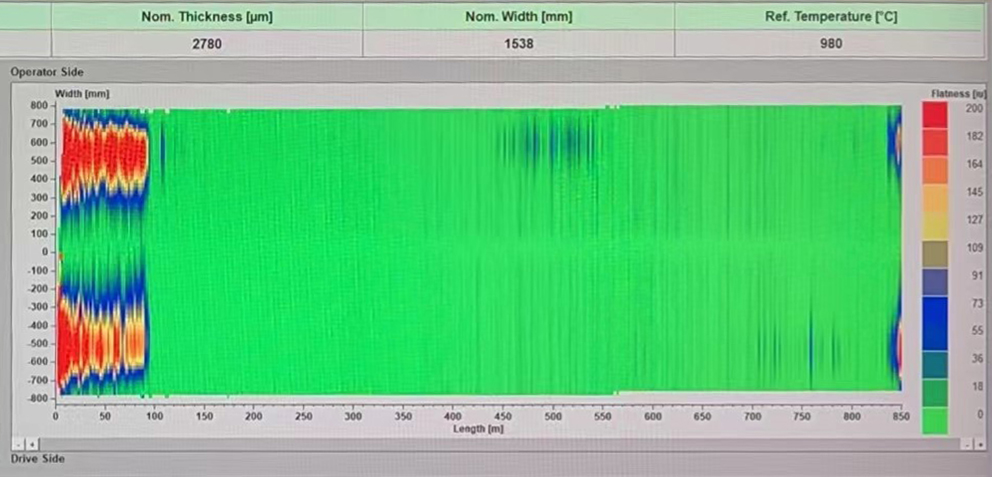

圖1 高次浪形缺陷
MVC（Mixed Variable Crown）混合變凸度輥形技術是北科工研針對中寬軋機高次浪形專門開發的先進輥形技術，采用常規二次曲線和高次曲線疊加的方法，形成特殊的熱軋工作輥輥形曲線，使得工作輥輥形具備了控制高次浪形的能力。

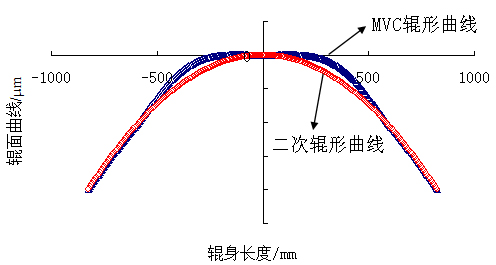

圖2 MVC輥形曲線
與中寬軋機不同，德龍2680超寬幅軋機生產帶鋼產品的寬度規格變化非常大，需要HVC（High-performance Variable Crown）類的變凸度輥形進行板形控制，才能滿足多種帶鋼寬度的凸度控制要求。由于MVC輥形的二次曲線分量在面對不同寬度帶鋼的凸度控制上有所欠缺，因此不得不通過磨削多套輥形來彌補不足，因此更適用于帶鋼寬度范圍變化不大的場合。鑒于此，沿用MVC輥形的高次補償思想，同時補充變凸度輥形的優點，經過理論推導和仿真計算，最終設計出全新的MVCplus工作輥輥形。
MVCplus工作輥輥形是一種兼顧凸度和高次浪形控制的工作輥輥形，具體指在使用軋輥軸向竄動的軋機上，通過全機架工作輥輥形曲線的設計以及上下游機架輥形的合理配置，達到同時改善帶鋼凸度和高次浪形的目的。該輥形采用HVC高效變凸度曲線和高次曲線疊加的方法，使得工作輥輥形既具有通過竄輥來控制凸度、中間浪和雙邊浪等低次板形特征的能力，又具有控制高次浪形的能力。

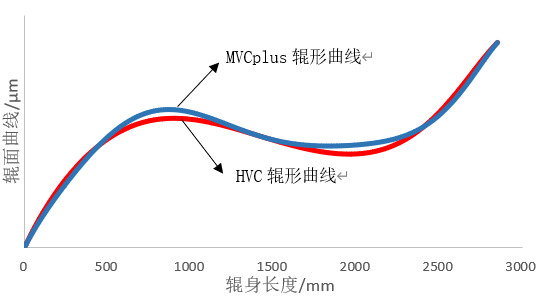

圖3 MVCplus輥形曲線
目前，所有精軋機架均采用了MVCplus工作輥輥形，有效消除了四分之一浪缺陷。該輥形的技術優勢在于既能夠滿足超寬幅不銹鋼產線對凸度、中浪、雙邊浪及高次浪形的兼顧控制，同時利用HVC曲線優勢實現了一套輥形可滿足多鋼種多規格的板形控制，通用的輥形配置大幅縮短了工作輥的備輥周期，減輕了磨輥間的備輥壓力。

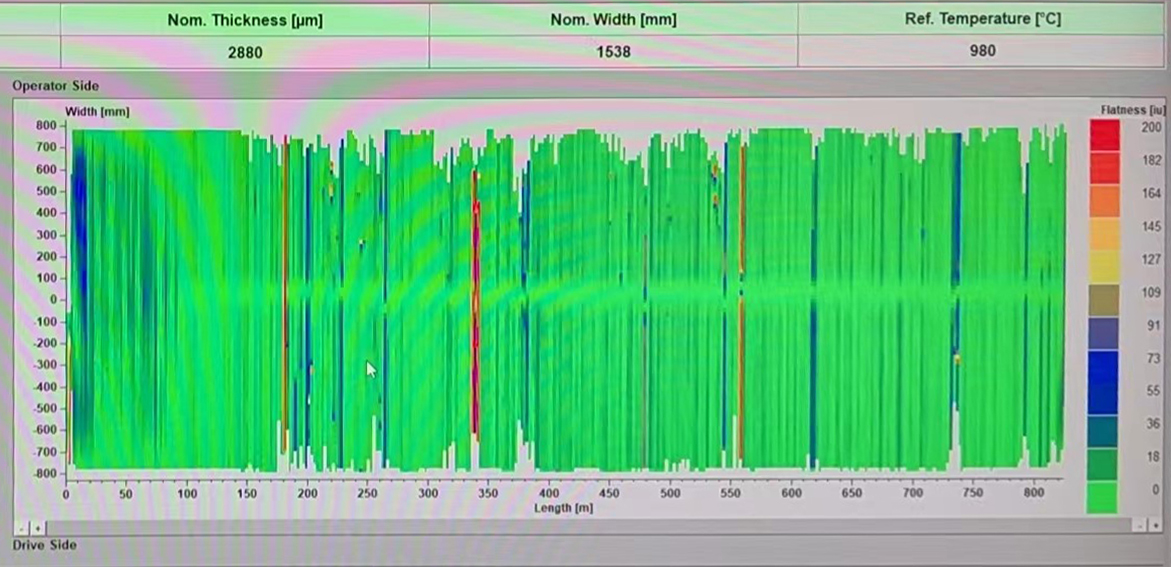

圖4 窄幅薄規格帶鋼板形改善效果

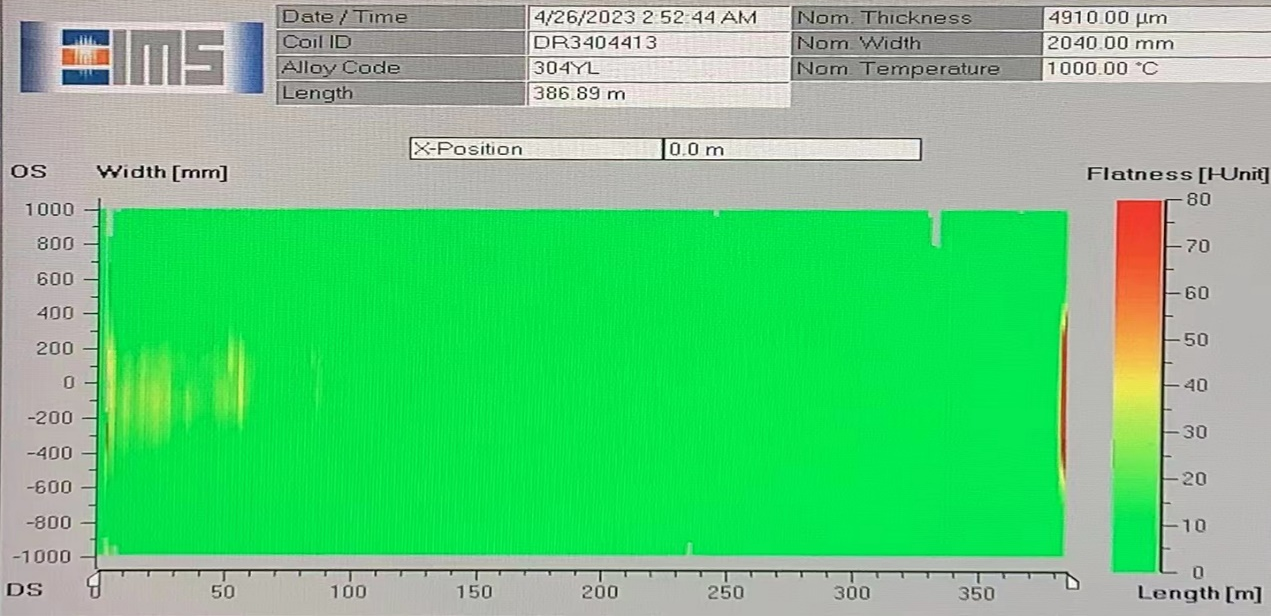

圖5 寬幅薄規格帶鋼板形改善效果
此外，圍繞MVCplus輥形，在板形設定計算模型、智能竄輥策略、板形工藝參數優化等方面均進行了優化和升級，提升了軋制效率與板形質量，切實為企業實現了提質增效。
在世界最寬不銹鋼熱軋產線的成功實踐，充分證明了MVCplus輥形的先進性。該輥形已在包鋼2250等國內多條熱軋產線進行了推廣應用，提升了寬幅軋機對高次復雜板形缺陷的控制能力，解決了行業共性難題。
